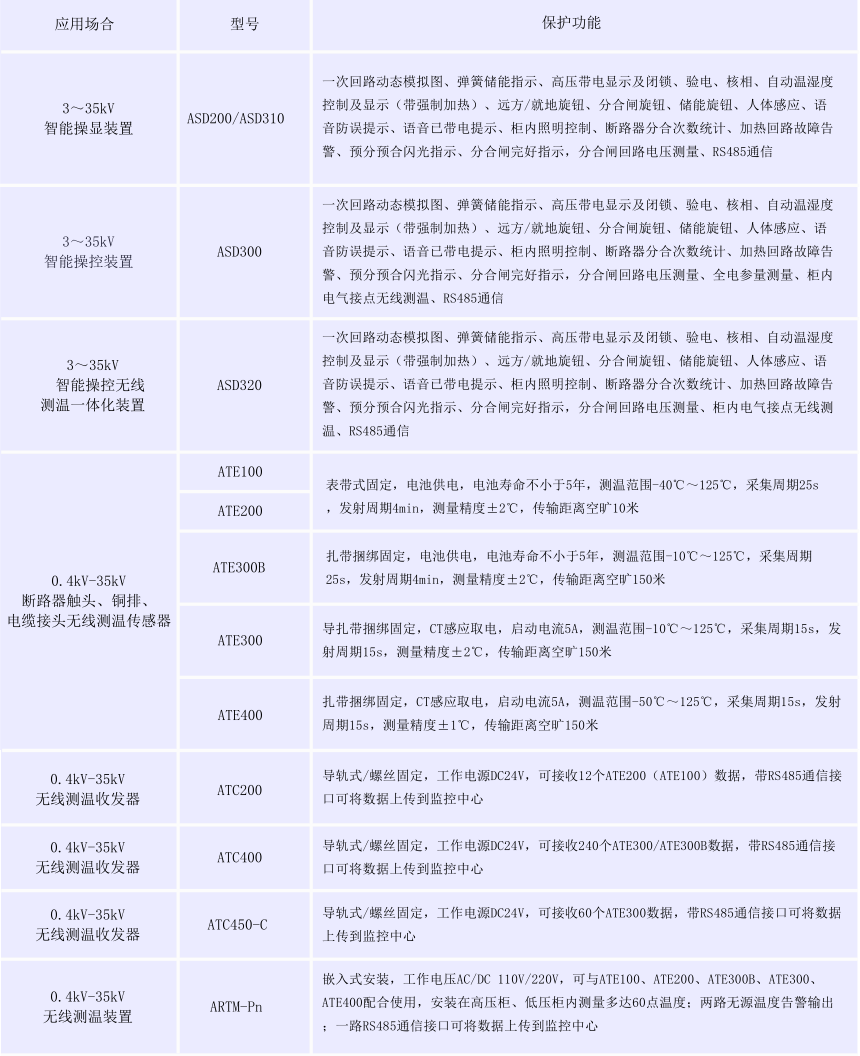

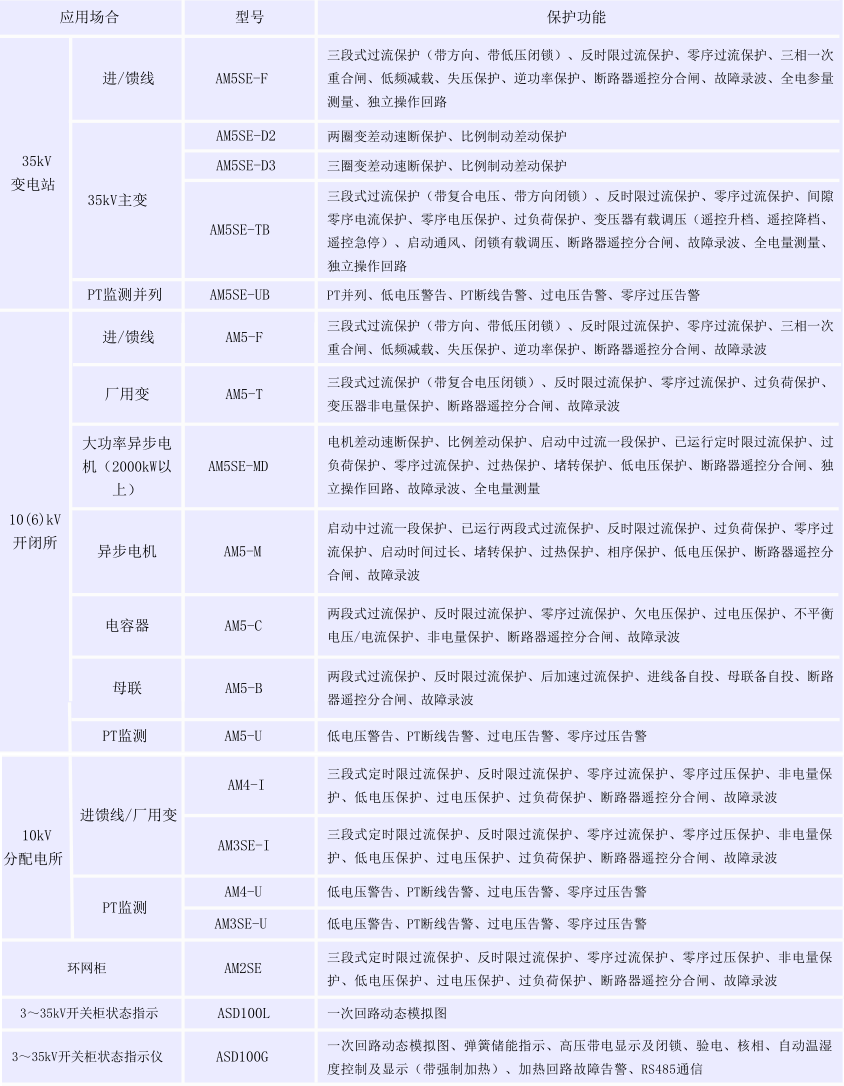

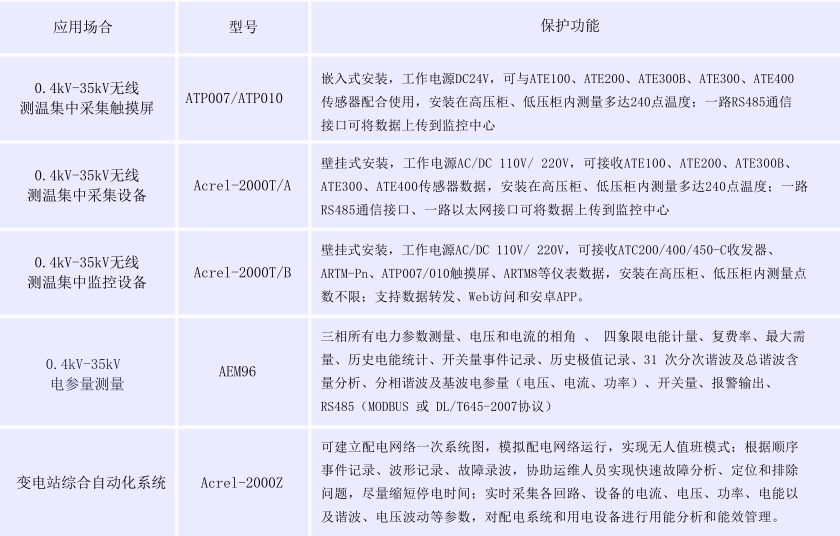

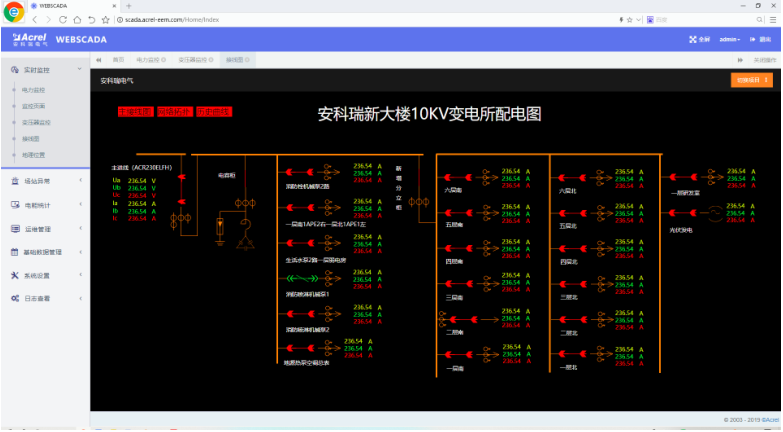

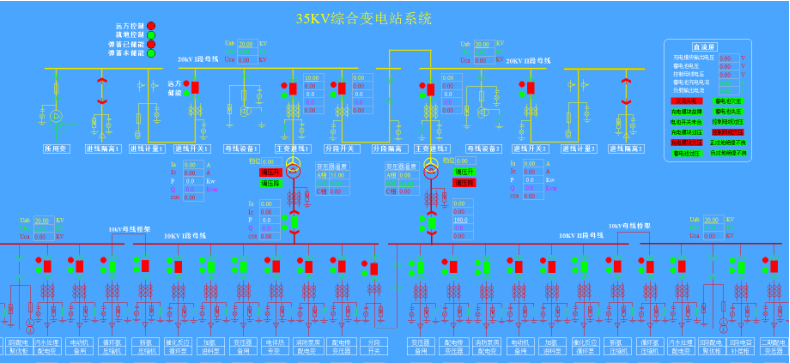

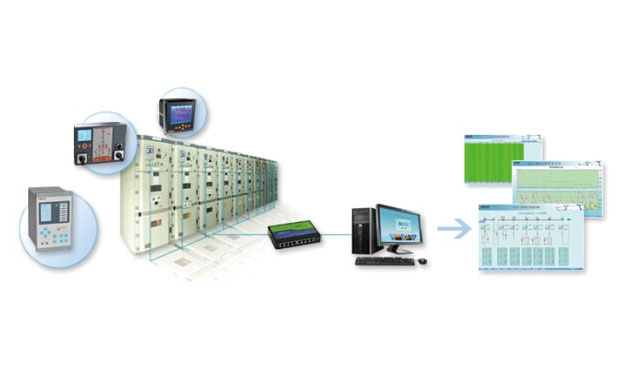

實時監測
安科瑞Acrel-2000Z電力監控系統人機界面友好,能夠以配電一次圖的形式直觀顯示配電線路的運行狀態,實時監測各回路電壓、電流、功率、功率因數等電參數信息,動態監視各配電回路斷路器、隔離開關、地刀等合、分閘狀態及有關故障、告警等信號。其中,10kV配電系統中監測的開關量主要有:斷路器分、合閘信號,手車工作、試驗位置信號,遠方/就地切換位置信號、彈簧儲能狀態信號、接地刀合分信號、變壓器超溫跳閘信號、高溫報警信號,保護跳閘信號和事故預告信號;400V低壓進線回路電參量主要有:開關狀態、三相電流、三相電壓、總有功功率、總無功功率、總功率因數、頻率和正向有功電能累計值;400V低壓出線回路主要有:開關狀態、斷路器故障脫扣告警、三相(單相)電流、三相功率。
詳細電參量查詢

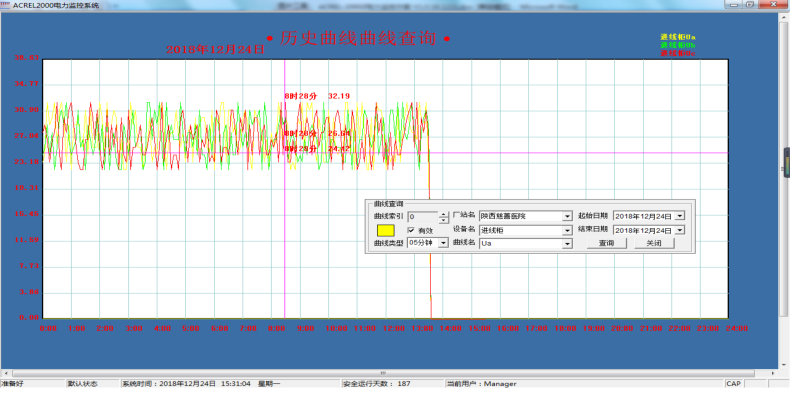

在配電一次圖中,可以直接查看該回路詳細電參量,包括三相電流、三相電壓、三相總有功功率、總無功功率、總功率因數、正向有功電能,并可以查看24小時相電流趨勢曲線。

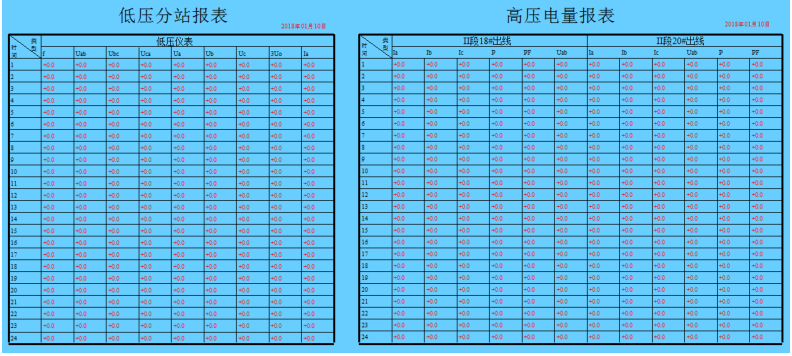

運行報表
查詢各回路或設備指定時間的運行參數,報表中顯示電參量信息應包括:各相電流、三相電壓、總功率因數、總有功功率、總無功功率、正向有功電能等。

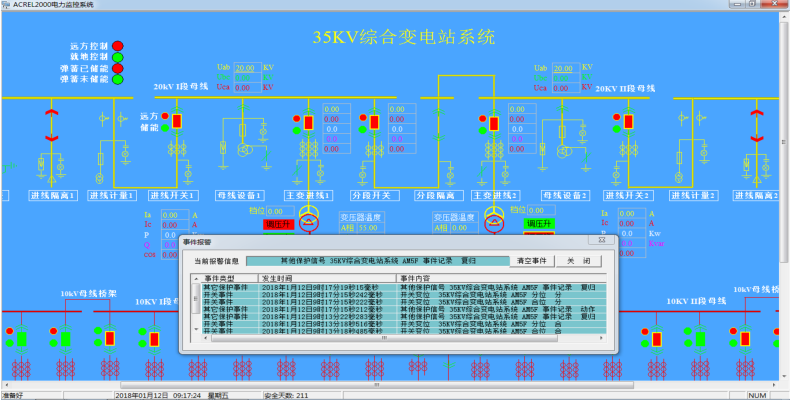

實時告警
安科瑞Acrel-2000Z電力監控系統具有實時報警功能,系統能夠?qū)ε潆娀芈窋嗦菲?、隔離開關、接地刀分、合動作等遙信變位,保護動作、事故跳閘等事件發出告警。系統還具有實時語音報警功能,能夠?qū)λ惺录l(fā)出語音告警。

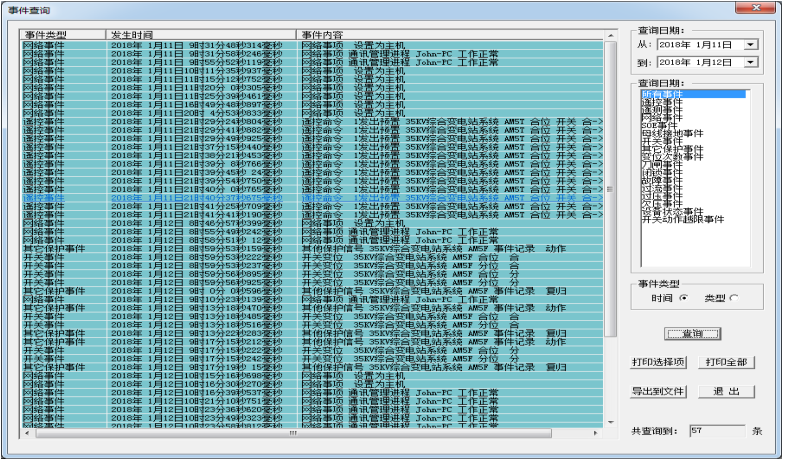

歷史事件查詢
安科瑞Acrel-2000Z電力監控系統能夠?qū)b信變位,保護動作、事故跳閘,以及電壓、電流、功率、功率因數越限等事件記錄進行存儲和管理,方便用戶對系統事件和報警進行歷史追溯,查詢統計、事故分析。

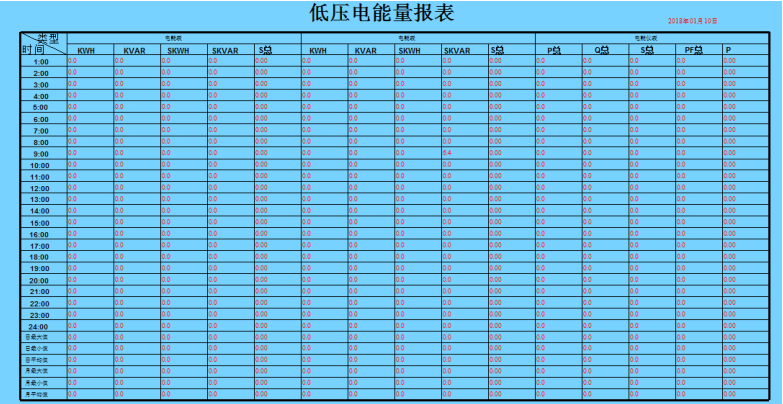

電能統計報表
安科瑞Acrel-2000Z電力監控系統以豐富的報表體支撐量體系的完整性。系統具備定時抄表匯總統計功能,用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況,即該節點進線用電量與各分支回路消耗電量的統計分析報表。

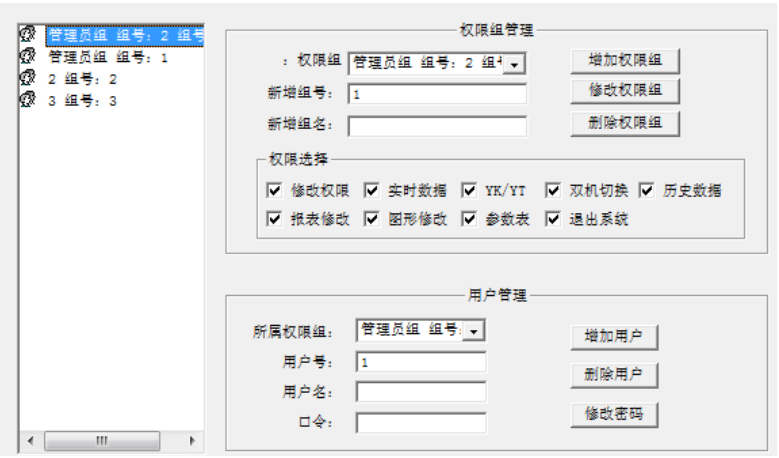

用戶權限管理
安科瑞Acrel-2000Z電力監控系統為保障系統安全穩定運行,設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作(如遙控的操作,數據庫修改等)??梢远x不同級別用戶的登錄名、密碼及操作權限,為系統運行、維護、管理提供可靠的安全保障。

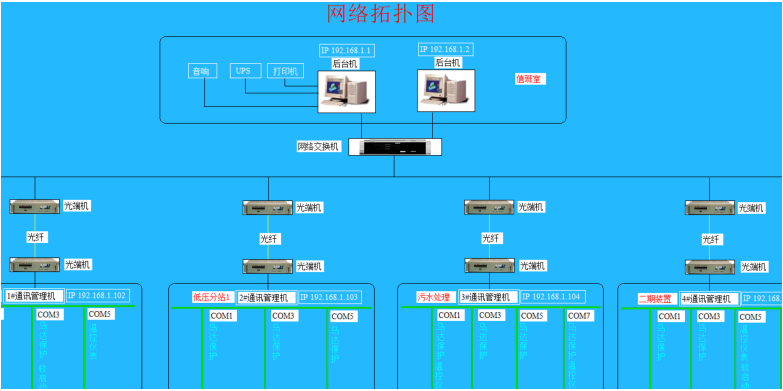

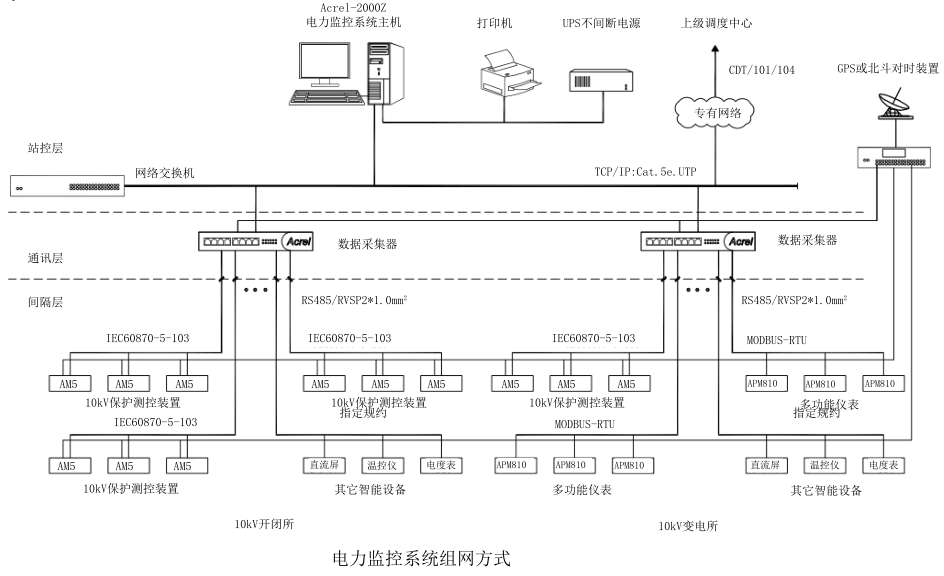

網絡拓?fù)鋱D
安科瑞Acrel-2000Z電力監控系統支持實時監視接入系統的各設備的通信狀態,能夠完整的顯示整個系統網絡結構;可在線診斷設備通信狀態,發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。

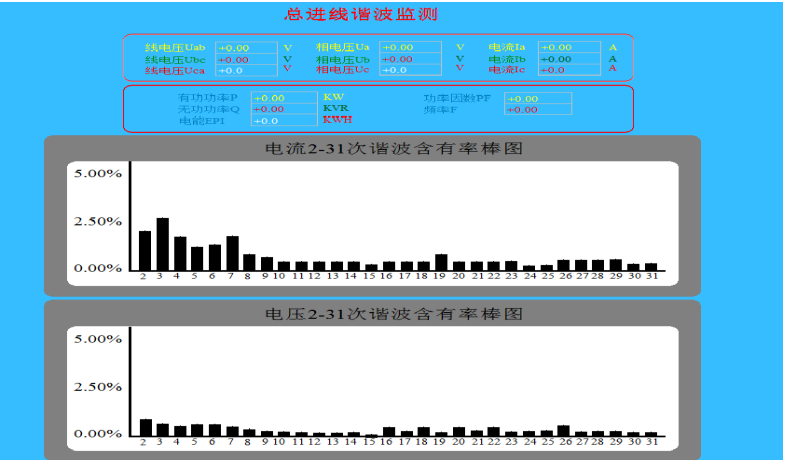

電能質量監測
安科瑞Acrel-2000Z電力監控系統可以對整個配電系統范圍內的電能質量和電能可靠性狀況進行持續性的監測。例如配電系統維護人員可以通過諧波分析界面掌握配電系統的諧波含量,及時采取相應的措施提高配電系統的可靠性,減少因諧波造成的供電事故的發生。

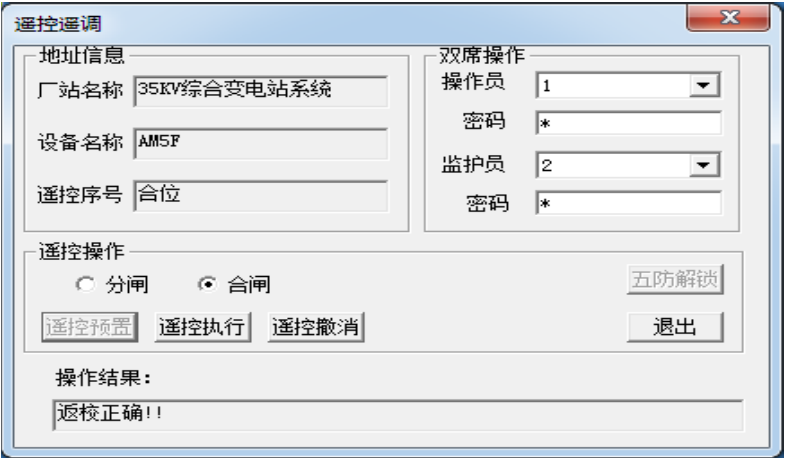

遙控
安科瑞Acrel-2000Z電力監控系統可以對整個配電系統范圍內的設備進行遠程遙控操作。例如配電系統維護人員可以通過監控系統的主界面點擊相應的斷路器遙信點調出遙控操作界面,可以及時執行調度系統或站內相應的操作命令。

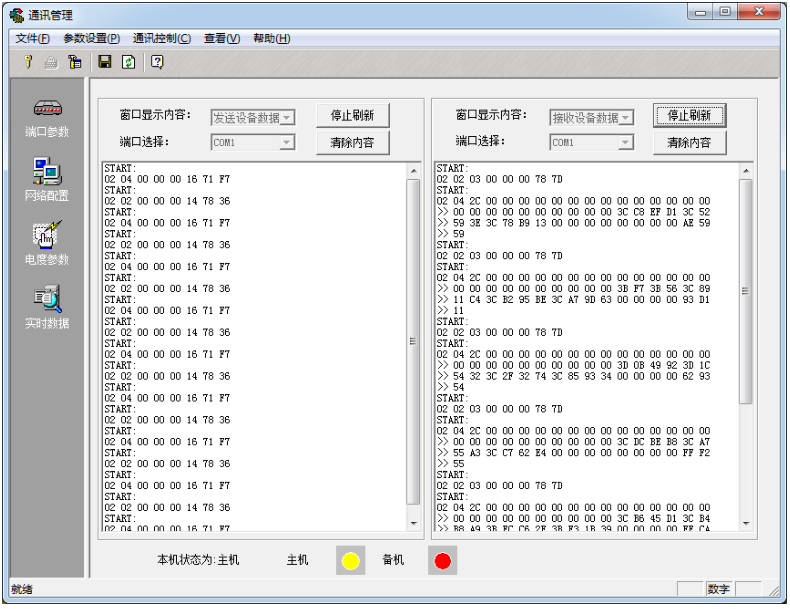

通信管理
安科瑞Acrel-2000Z電力監控系統可以對整個配電系統范圍內的設備通信情況進行管理、控制、數據的實時監測。例如配電系統維護人員可以通過監控系統的主程序右鍵打開通信管理程序,然后選擇通信控制啟動所有端口或某個端口,快速查看某設備的通信和數據情況。

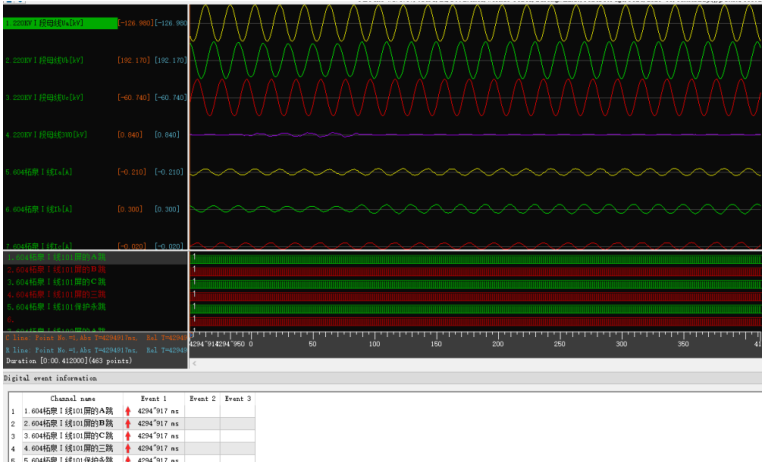

故障錄波
Acrel-2000Z電力監控系統可在系統發生故障時,自動準確地記錄故障前、后過程的各種電氣量的變化情況,通過對這些電氣量的分析、比較,對分析處理事故、判斷保護是否正確動作、提高電力系統安全運行水平有著重要作用。

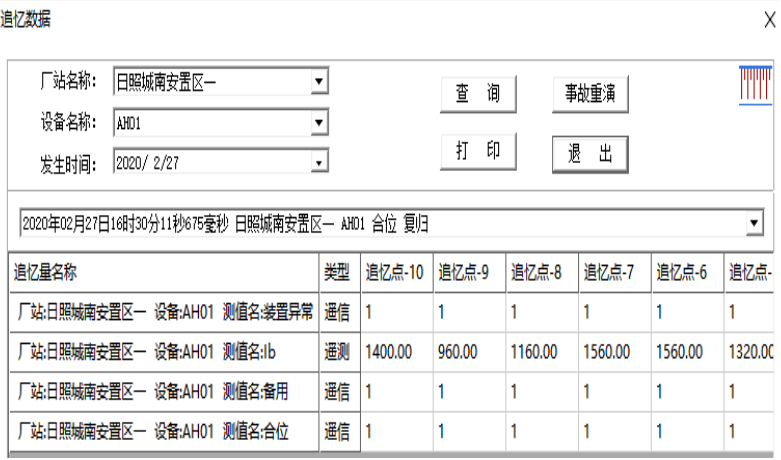

事故追憶
Acrel-2000Z電力監控系統可自動記錄事故時刻前后一段時間的所有實時穩態信息,包括開關位置、 保護動作狀態、遙測量等,形成事故分析的數據基礎。
Web訪問

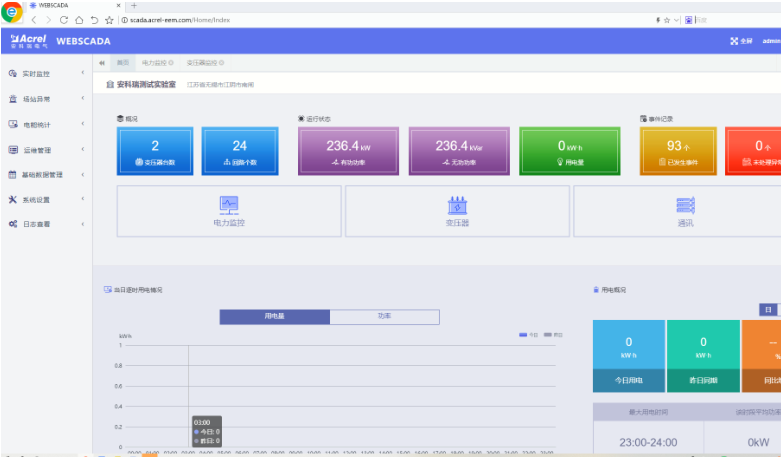

展示頁面顯示變電站數量、變壓器數量、監測點位數量等概況信息,設備通信狀態,用電分析和事件記錄。首頁顯示場站的變壓器數量、回路個數、有功功率、無功功率、用電量、事件記錄等概況信息,可通過實時監控、變壓器、通信、視頻切換到需要查看的界面。

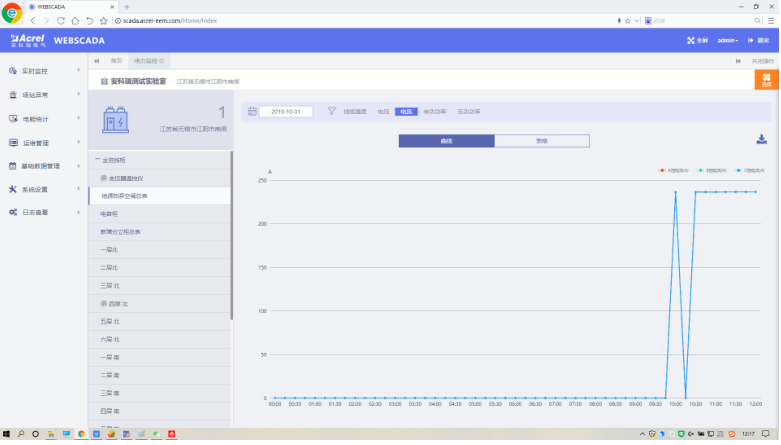

實時數據曲線可監測各個回路的線纜溫度、電壓、電流、功率曲線信息。

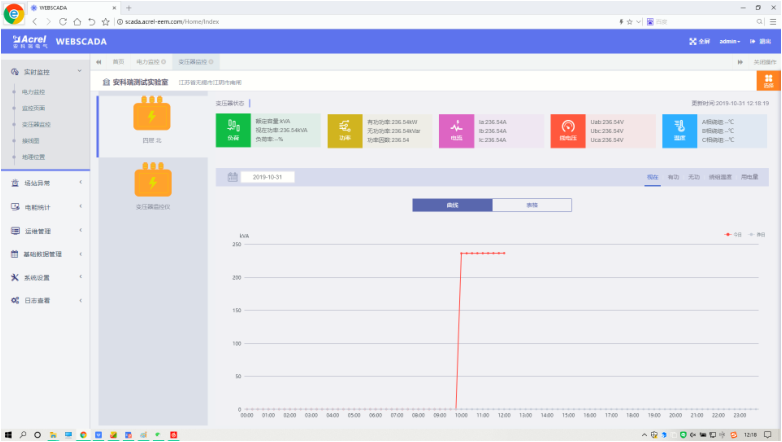

實時變壓器曲線可監測變壓器的狀態,某天的電壓、電流、功率、用電量等曲線信息。
接線圖頁面通過一次圖實時反映電氣參數變化,包括遙測、遙信等信息(遙信信號需要斷路器提供輔助觸點支持),刷新的時間<=5s。

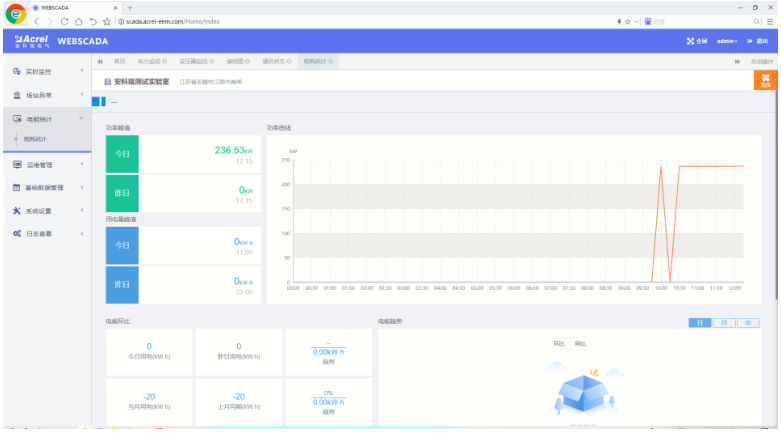

能耗統計頁面顯示各回路的功率峰值和用電量峰值,功率、電能趨勢曲線,電能環比, 用電排名。

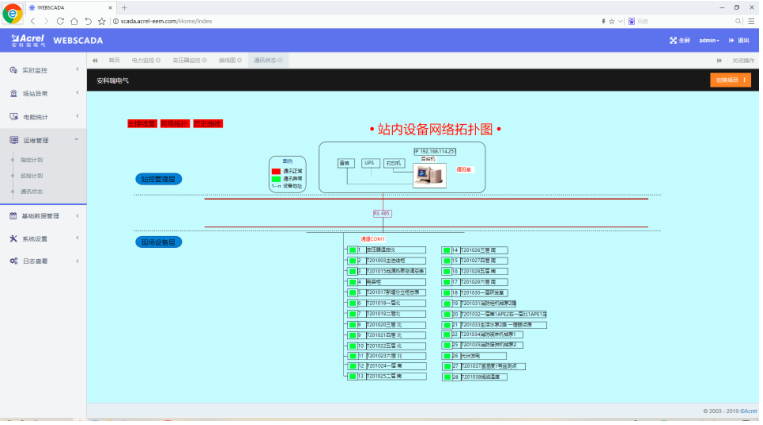

運維管理-通信狀態顯示監測接入系統設備的通信狀態。

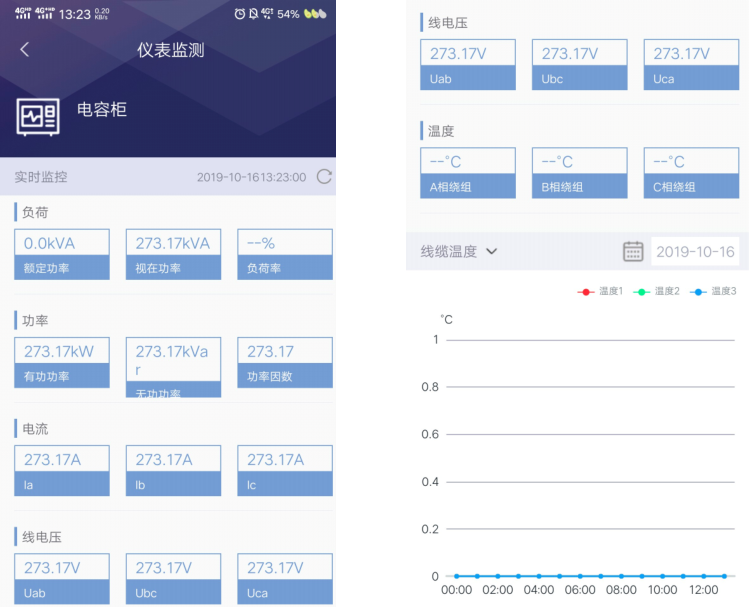

APP訪問
設備數據頁面顯示各設備的電參量數據以及曲線。
